Pnömatik Work Support

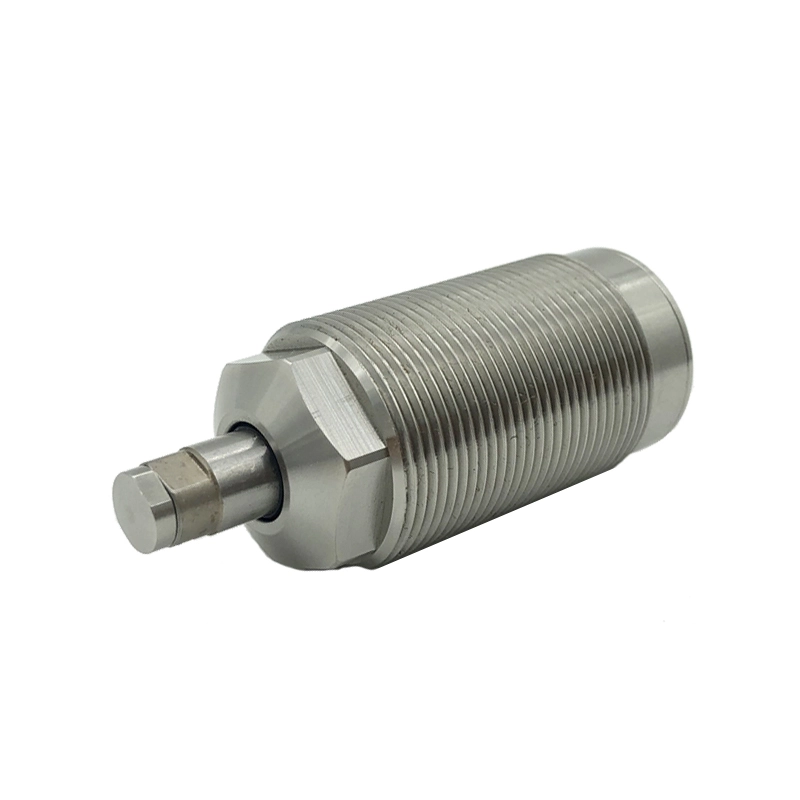

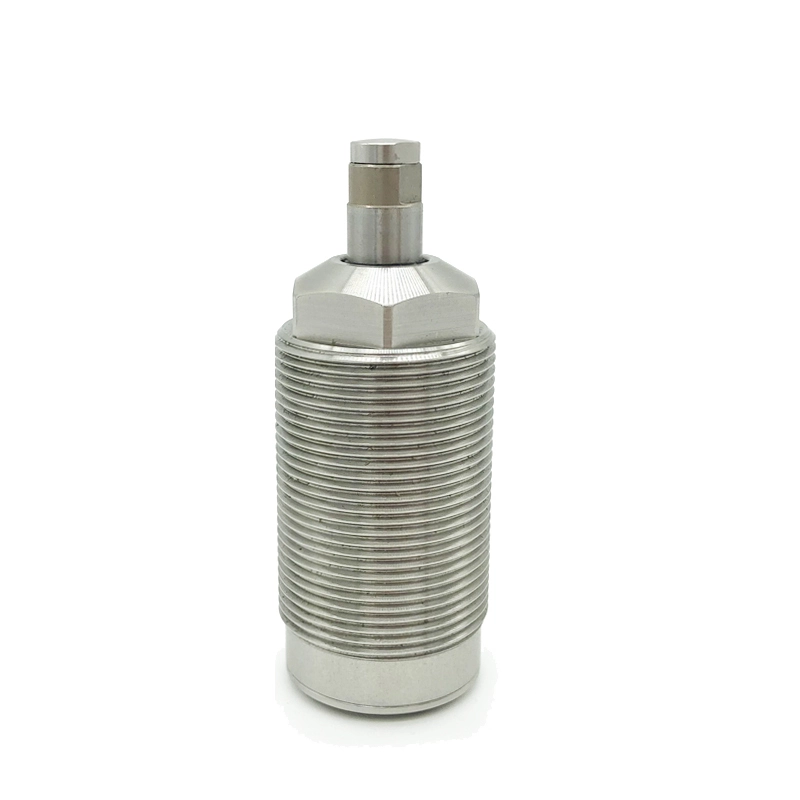

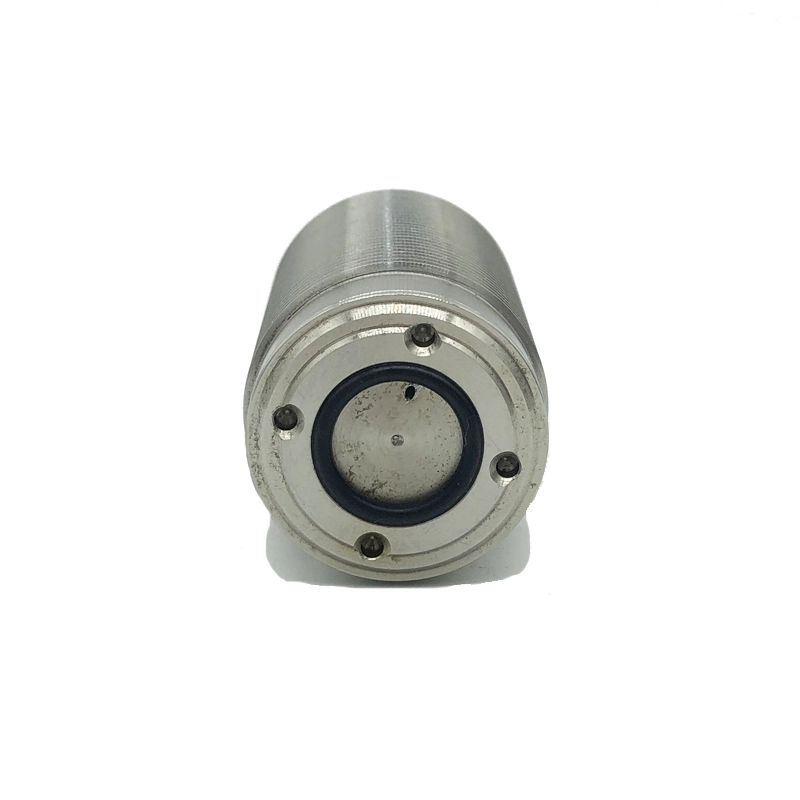

PWS Serisi Pnömatik Work Support
Teknik Bilgi:
Ağırlık: 1300 g
Piston Çapı: 10 mm
Silindir Çapı: 30 mm
Strok (Hareket Mesafesi): 10 mm
Destek (kgf) / Çalışma Basıncı (kgf/cm²): 50 / 5
Basınç Aralığı: 4 ~ 10 kg/cm²
Paket: 8 adet / karton
Çalışma Tipi: Tek etkili
PWS Ürün Özellikleri
- Bu ürün serisi, kompakt yapıya, mantıklı tasarıma ve uzun kullanım ömrüne sahiptir. 0.4–1 MPa çalışma koşullarında kararlı performans gösterir.
- İş parçasının farklı kalınlıklarına göre, piston kolu dışındaki yay gücü değiştirilebilir.
- Piston kolunun temas kuvveti düşük olup, 0.2–0.6 kg aralığında değişir; özellikle ince iş parçaları için uygundur.
- Montaj boyutları mevcut pazar ürünlerine uyumlu olup, değiştirilebilir.
| Tür | PWS-26 | PWS-30 | PWS-36 | PWS-45 |
|---|---|---|---|---|
| Çalışma Basınç Aralığı (kg/cm²) | 4 ~ 10 kg/cm² | |||
| İşlem (mm) | 6,5 | 6,5 | 8 | 8 |
| Piston Mil Çapı (mm) | φ10 | φ10 | φ10 | φ12 |
| Destek Kuvveti (kgf) / Çalışma Basıncı (kgf/cm²) | 27/5 | 50/5 | 70/5 | 130/5 |
| Çalışma Şekli | Tek Etkili (Single Acting) | |||

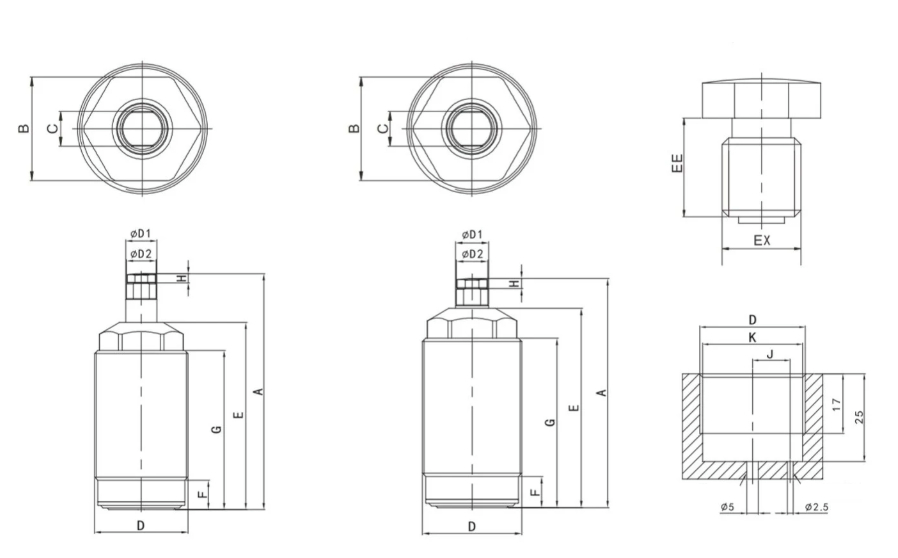

| Model | PWS-26AL-S | PWS-26BL-S | PWS-30AL-S | PWS-30BL-S | PWS-36AL-S | PWS-36BL-S | PWS-45AL-S | PWS-45BL-S |
|---|---|---|---|---|---|---|---|---|
| A | 68,5 | 62 | 75,5 | 69 | 81 | 73 | 95 | 87 |
| B | 22 | 22 | 24 | 24 | 30 | 30 | 36 | 36 |
| C | 8 | 8 | 8 | 8 | 9 | 9 | 10 | 10 |
| D | M26x1,5 | M26x1,5 | M30x1,5 | M30x1,5 | M36x1,5 | M36x1,5 | M45x1,5 | M45x1,5 |
| E | 54,3 | 54,3 | 60 | 60 | 64 | 64 | 76 | 76 |
| F | 7 | 7 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 |
| G | 46,8 | 46,8 | 51 | 51 | 54 | 54 | 61 | 61 |
| H | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 |
| J | 9 | 9 | 11 | 11 | 13 | 13 | 16 | 16 |
| K | 24,5 | 24,5 | 28,5 | 28,5 | 34,5 | 34,5 | 43,5 | 43,5 |
| D1 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 |
| D2 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 11,5 | 11,5 |
| EE | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 |
| EX | M6 | M6 | M6 | M6 | M8 | M8 | M8 | M8 |
