Hidrolik Work Support Standart

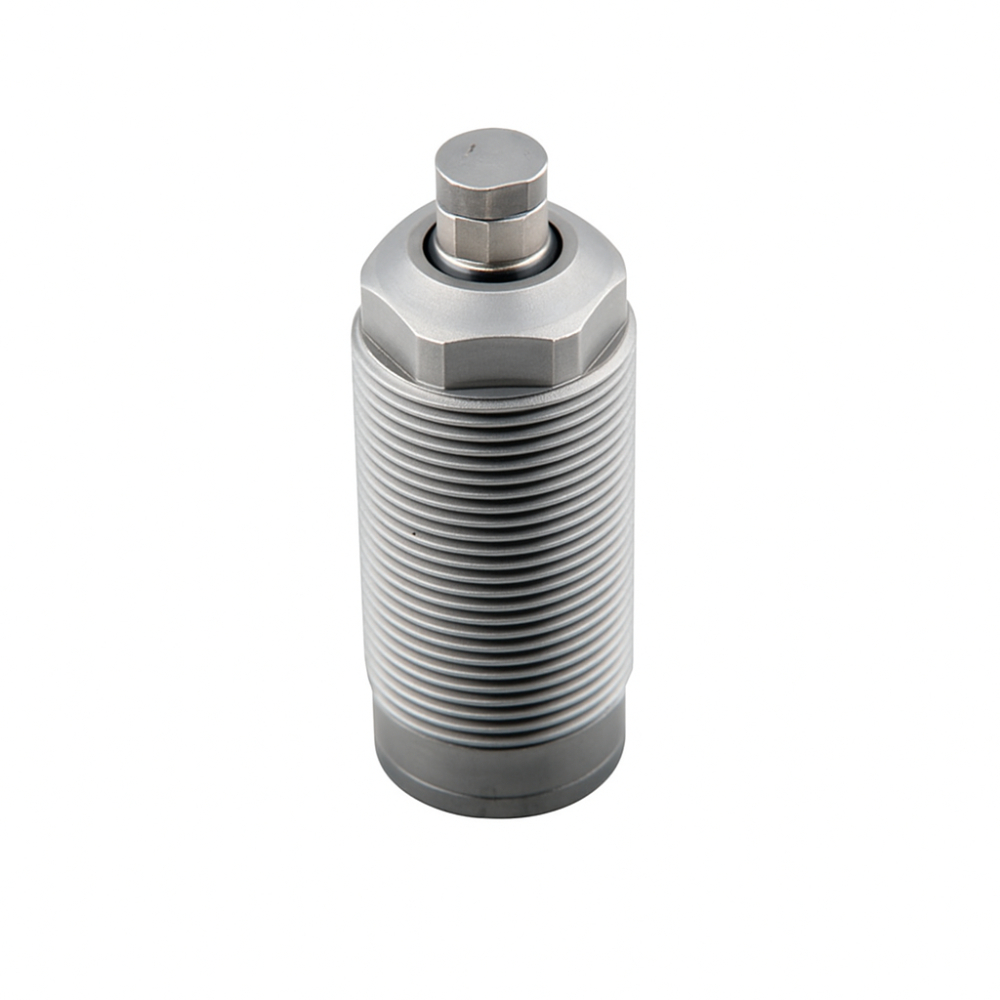

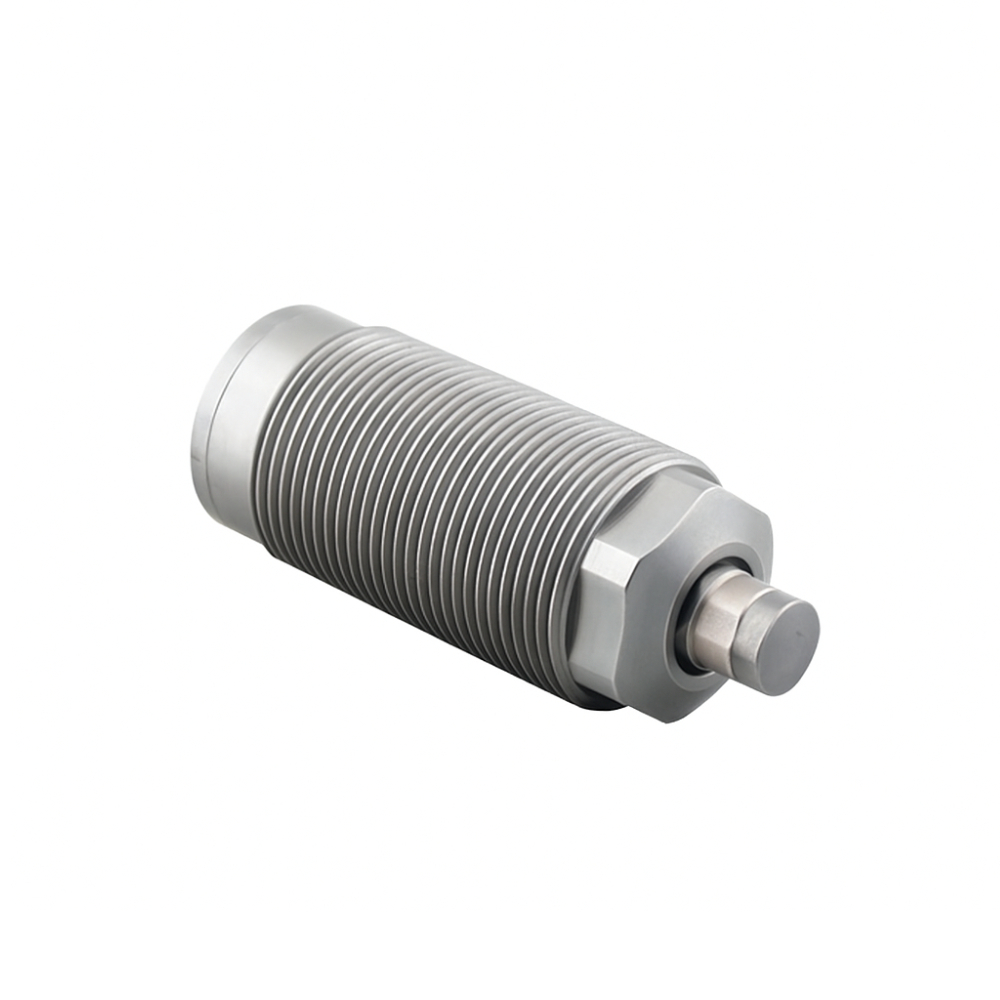

Hidrolik Work Support (Standart)

HSP Ürün Özellikleri:

  1. 2–7 MPa hidrolik basınçta çalışan destek silindirleri, klempli çift piston yapısıyla tasarlanmıştır.
  2. Düşük hidrolik basınç (2–7 MPa) ile yüksek destek kuvveti elde edilebilir.
  3. Yerleşim boyutları, mevcut pazar ürünlerine uyumlu olacak şekilde tasarlanmıştır.
  4. Kompakt yapı, mantıklı tasarım, stabil performans ve uzun kullanım ömrü sunar.
  5. Piston çubuğu ile iş parçası arasındaki temas kuvveti düşüktür (0,3–0,8 kgf’den az), bu nedenle çeşitli iş parçalarına uygundur.
  6. Bu ürün kullanılarak aynı klemple yüksek ve düşük basınçlı bileşenlerin karışık kullanımı önlenir, böylece gelecekteki bakım sorunları azalır.
  7. Küçük hacimli (M26–M45 olmak üzere dört farklı boyut), büyük çaplı piston, güçlü destek kuvveti sağlar. Düşük basınç aralığında bile kararlı çalışabilir.
  8. Klemplenme işlemi sırasında piston çubuğu hafifçe yukarı doğru hareket eder, bu da iş parçasına zarar verme riskini ortadan kaldırır.
  9. Düşük basınçta çalışır, hidrolik sistemin ömrünü uzatır ve bakım maliyetlerini düşürür.
Teknik Tablo
Katı Model

Dikkat Edilmesi Gerekenler:

  • Sistemdeki toz, pas veya yabancı maddeler silindirin normal çalışmasını etkileyebilir.
  • Lütfen hidrolik sisteme bir filtre ekleyin ve sistemi temiz tutun.
  • Filtre elemanının temizliğini düzenli olarak kontrol edin.

Çalışma Şeması:

  1. Çalışma Durumu:
    • Hidrolik sıvı A girişinden silindire doldurulur.
    • İç piston (1) aşağı doğru hareket eder.
    • Daha sonra dış piston (2) aşağı doğru hareket eder.
    • Piston çubuğu, iş parçasını destekler.
  2. Serbest Bırakma Durumu:
    • Hidrolik sıvı B girişinden silindire doldurulur.
    • Dış piston (2) yukarı doğru hareket eder.
    • İç piston (1) yukarı doğru hareket eder.
    • Piston çubuğu, iş parçası ile temas etmez.

Teknik Özellikler:
Çalışma Basıncı
2–7 MPa
Maksimum Destek Kuvveti
30 mm çap için: 4900 N (yaklaşık 500 kgf)
İş Parçasına Temas Kuvveti
0,3–0,8 kgf (düşük)
Kullanım Sıcaklığı
0 °C ~ 70 °C
Uyumlu Hidrolik Yağ
ISO VG 32 veya eşdeğer
Montaj Konumu
Dikey (piston çubuğu yukarı), yatay da kullanılabilir

Kullanım Alanları:

  • Kalıp tutucular (Jig & Fixture)
  • Otomotiv üretim hattı
  • Robotik montaj sistemleri
  • CNC tezgahları
  • Hassas iş parçası sabitleme sistemleri

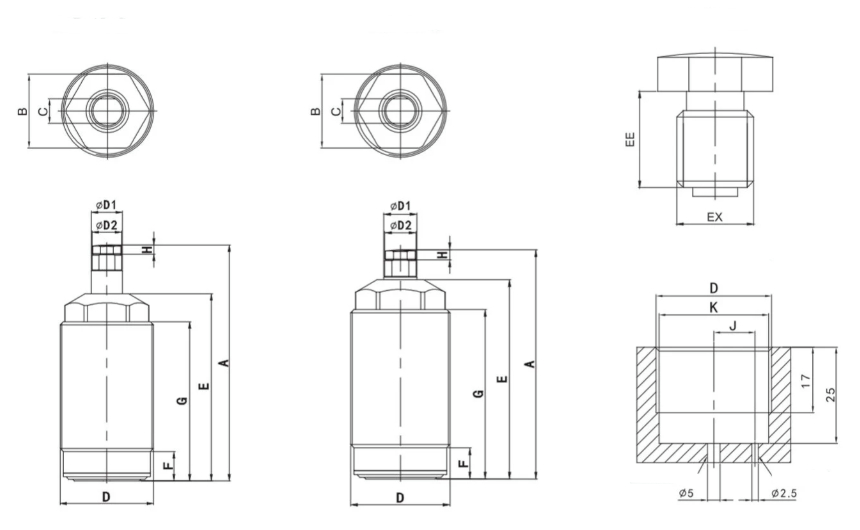

Model HWS-26AL-S HWS-26BL-S HWS-30AL-S HWS-30BL-S HWS-36AL-S HWS-36BL-S HWS-45AL-S HWS-45BL-S
Kullanım Basıncı Aralığı (kgf/cm²) 20 ~ 70
Basınç Yolculuğu (mm) 5.5 5.5 8 8 10 10 10 10
Piston Çubuğu Çapı (mm) Φ10 Φ10 Φ12 Φ12 Φ15 Φ15 Φ16 Φ16
Destek Kuvveti (kgf)/Çalışma Basıncı (kgf/cm²) 170/50 170/50 220/50 220/50 330/50 330/50 530/50 530/50
Çalışma Türü Tek Etkili (Single Acting)
Model HWS-26AL-S HWS-26BL-S HWS-30AL-S HWS-30BL-S HWS-36AL-S HWS-36BL-S HWS-45AL-S HWS-45BL-S
A 72.5 66 81.7 73.7 77 69 92 82
B 22 22 24 24 30 30 36 36
C 9 9 10 10 11 11 14 14
D M26x1.5 M26x1.5 M30x1.5 M30x1.5 M36x1.5 M36x1.5 M45x1.5 M45x1.5
E 57 57 62 62 58 58 71 71
F 8.5 8.5 9.5 9.5 10 10 9.5 9.5
G 49 49 54 54 48 48 60 60
H 3.5 3.5 4.5 4.5 4 4 4 4
J 9 9 11 11 13 13 16 16
K 24.5 24.5 28.5 28.5 34.5 34.5 43.5 43.5
D1 10 10 12 12 15 15 16 16
D2 9.5 9.5 11.5 11.5 12.5 12.5 15.5 15.5
EE 10 10 10 10 10 10 10 10
EX M8 M8 M8 M8 M10 M10 M10 M10
