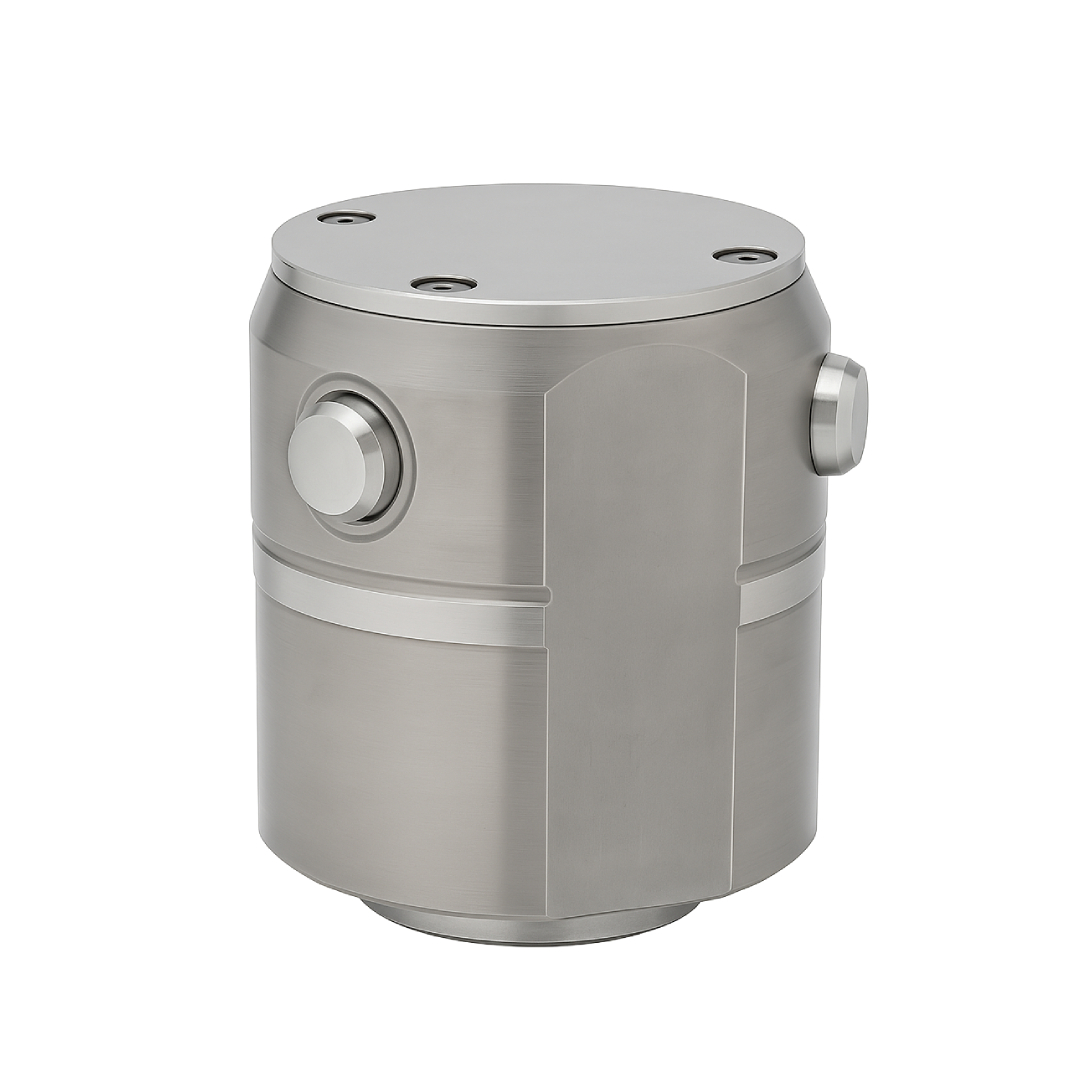

Üç Yönlü Bore Clamp (Three-Way Bore Clamp)

Ürün Açıklaması

Üç yönlü bore clamp, iş parçasının delik merkezini üç eksende (X, Y, Z) hassas bir şekilde konumlandırmak için tasarlanmıştır. Bu ürün, özellikle karmaşık geometrili iş parçalarının işleme süreçlerinde kullanılır. Sıfır boşluk tasarımı ve yüksek tekrarlanabilirlik özelliği sayesinde, hassas işleme ihtiyaçları için ideal bir çözümdür.

İndirme Merkezi

Broşür Teknik Veriler Katı Model (.STP)

Ana Özellikler

Üç Eksenli Konumlandırma: X, Y ve Z eksenlerinde hassas konumlandırma sağlar.
Geniş Uyumlu Çalışma Aralığı: φ30 ila φ129 arasında değişen iş parçası delik çaplarına uyum sağlar.
Hidrolik Çalışma Prensibi: Kilitlenme ve serbest bırakma işlemleri için hidrolik basınç kullanır (1.5 – 7.0 MPa).
Sıfır Boşluk Tasarımı: Delik içi genişleme mekanizması sayesinde, iş parçası ile maksimum temas sağlanır.
Kolay Montaj: Ürün, farklı montaj seçenekleriyle birlikte gelir ve fazla ekipman gerektirmez.
Dayanıklı Malzemeler: Yüksek kaliteli çelik ve aşınmaya dayanıklı contalar kullanılarak üretilmiştir.

Teknik Özellikler

Özellik	Değer
Model No	HBL-0300-T / HBL-0600-T
İş Parçası Delik Çapı	φ30 – φ129
Konumlandırma Tekrarlanabilirliği	±0.02 mm (φ30-φ96), ±0.03 mm (φ100-φ129)
Çalışma Basıncı Aralığı	1.5 – 7.0 MPa
Maksimum Dayanım Basıncı	10.5 MPa
Kullanılan Hidrolik Yağ	ISO-VG-32 standardında genel hidrolik yağ
Çalışma Sıcaklığı Aralığı	0°C – 70°C
Ağırlık	0.5 kg (HBL-0300-T) – 8.0 kg (HBL-1200-T)

Uygulama Alanları

Otomotiv Endüstrisi: Karmaşık motor parçalarının işleme süreçlerinde.
Havacılık ve Savunma: Yüksek hassasiyet gerektiren uçak parçalarının üretiminde.
Enerji Sektörü: Rüzgar türbini dişlileri ve diğer büyük çaplı iş parçalarının işleme süreçlerinde.
